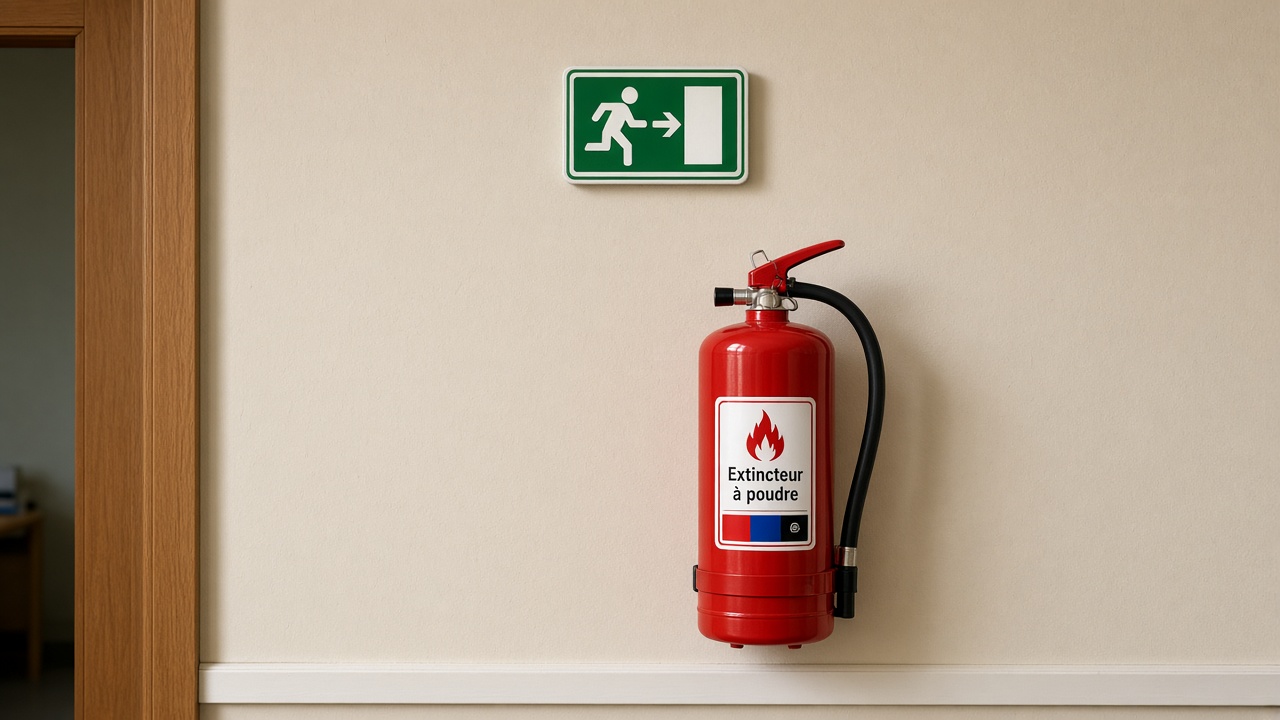

ISO 7010 donne un langage commun : sortie, extincteur, interdiction, obligation. Sur un plan d'évacuation de 5e catégorie, on n'en met pas cinquante. Le lecteur a besoin du vous êtes ici, des issues, d'un extincteur s'il est réellement là, des consignes. Un catalogue de symboles transforme le panneau en poster pédagogique.
La NF X 08-070 encadre le dessin. Les pictogrammes de portes, eux, doivent correspondre au plan. Un running man vert sur la porte et une flèche orange inventée sur le schéma cassent la lecture. Voir plan d'évacuation.
Ce qui reste, ce qui sort
- Sortie et dégagement : symboles verts, sans mot EXIT anglais
- Moyens de lutte présents dans le local, pas une collection
- Interdictions seulement si elles changent le comportement (ascenseur)
- Pas de personnages cartoon, pas de 3D, pas de photo de fond
Cohérence plan et portes
Si la porte de la salle d'attente porte un pictogramme de sortie, le plan montre cette porte comme issue. Si la porte est un simple accès à un bureau, on ne met pas un running man. Beaucoup de lots de signalétique grand public collent le même sticker partout.
Le plan d'intervention des pompiers utilise aussi des symboles, mais pour les accès, coupures, locaux techniques. Autre légende, autre lecteur : le plan d'intervention.
Devis
Nous n'avons pas de boutique de pictogrammes au détail. Ils viennent avec le plan. Devis. Zone Île-de-France.
Un logo d'entreprise trop grand, un QR code vers un PDF, un fond de ville : tout cela concurrence les symboles utiles. Le panneau n'est pas une plaquette commerciale. Si vous voulez un habillage de marque, ce n'est pas notre métier. Nous livrons un document que l'on lit sous stress, pas un objet de communication.
Les couleurs ont un rôle : vert pour l'évacuation, rouge pour la lutte, jaune pour l'avertissement. Les inverser pour coller à une charte graphique casse le message. Nous refusons ces chartes-là sur le panneau de sécurité.
Un pictogramme d'interdiction d'éteindre avec de l'eau n'a de sens que s'il correspond à un risque réel du local. Sinon, c'est du bruit.
Le devis reste gratuit, sans engagement, avec une réponse sous 48 heures. Joignez la commune, l'activité, le nombre de salles et deux photos du local. La pose hors flux se planifie pour ne pas interrompre l'accueil du public. Le dessin suit la NF X 08-070 : orientation du lecteur, pictogrammes utiles, légende courte. Nous ne remplaçons ni le SSI, ni le registre, ni la formation du personnel. Le périmètre reste l'ERP de 5e catégorie en Île-de-France, relevé sur site, fabrication et pose.
Comment organiser le chantier sans bloquer le site
Un relevé réussi se prépare : accès aux niveaux, plans existants, contact sur place et créneau hors pic d'affluence. Sur un ERP ouvert au public, on privilégie le matin tôt ou une demi-journée fermée. Sur un site tertiaire, on s'accorde avec le facility manager pour les badges et les locaux techniques.
- Fournir les plans architecte ou le dernier BAT si disponibles
- Signaler les travaux récents (cloisonnements, issues, extincteurs déplacés)
- Identifier un interlocuteur décisionnaire pour valider le BAT
- Prévoir le démontage des supports périmés le jour de la pose
Critères de réception d'un plan conforme
À la réception, vérifiez l'orientation depuis le point d'affichage, la légende des pictogrammes, la mention du niveau, le point de rassemblement et l'absence de version antérieure encore murale. Un plan correct mais mal placé (trop haut, derrière une porte, en zone sombre) reste un écart en contrôle.
Quand déclencher une mise à jour
Toute modification qui change un cheminement, une issue, un local à risques ou un moyen de secours justifie un redessin. Un simple rafraîchissement graphique ne suffit pas si le bâtiment a évolué. Anticipez avant une visite annoncée plutôt que de corriger en urgence la veille.
| Événement | Action | Délai conseillé |
|---|---|---|
| Travaux de cloisonnement | Relevé de zone + nouveau BAT | Avant réouverture |
| Déplacement d'extincteur ou RIA | Mise à jour locale des plans concernés | Sous 15 jours |
| Changement d'affectation de local | Revue du niveau entier | Avant contrôle |
| Support dégradé ou illisible | Remplacement à l'identique ou redessin | Immédiat si critique |
Livrables utiles au registre de sécurité
En fin de chantier, demandez le dossier : fichiers sources, nomenclature des supports, emplacements et photos. Ces éléments complètent le registre sans le remplacer et prouvent le suivi dans le temps.
Points de vigilance observés sur le terrain
Les écarts les plus fréquents que Plan Secours corrige sont l'orientation inversée, un plan périmé encore affiché après travaux, des pictogrammes hétérogènes et un support trop bas ou masqué. Un exercice d'évacuation révèle souvent ces défauts avant la commission.
- Orientation du plan depuis le lecteur, pas depuis le nord magnétique seul
- Retrait immédiat des anciennes versions pour éviter la double information
- Hauteur et éclairage du support compatibles avec une lecture rapide
- Cohérence entre plan mural, pictogrammes de circulation et consignes
Ce que le devis doit préciser
Un devis clair indique le nombre de niveaux, le format des supports, le type de matériau, le nombre d'emplacements, les options (cadre, plexi, entretoises) et les conditions de pose. Sans visite ou photos exploitables, le montant reste une estimation à confirmer.
Pour Pictogrammes ISO 7010 sur un plan d'évacuation, Plan Secours adapte le contenu graphique au lecteur (occupants ou secours) et au contexte du bâtiment, sans recopier un modèle générique inadapté à votre site.
